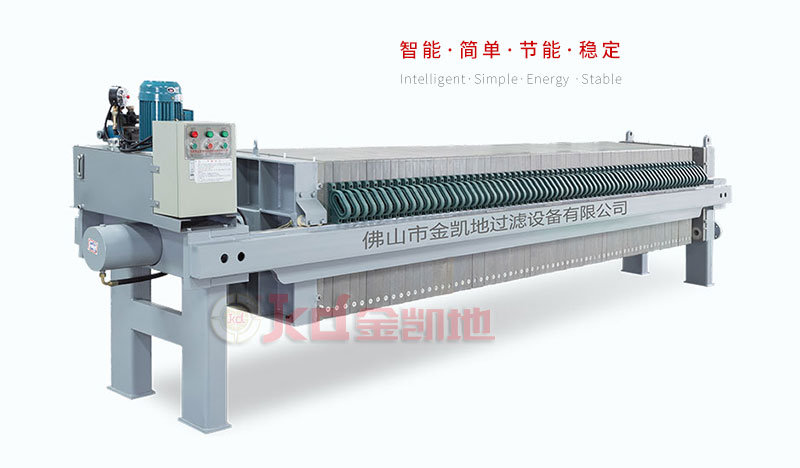

对于板框式压滤机结构分别由滤框、滤布、滤板和对过滤部分进行压紧(手轮、千斤顶)的机架部件压紧方式S为手动丝杆型，J为手动液压千斤顶型。止推板端各孔，分别为进料孔，进洗涤液孔，滤液排出集液孔，洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。液压压紧板框式压滤机由滤室、液压部件和电气等部分组成。它是现在板框压滤机中占领了大部分的份额，是将来压滤机主要的推广和使用的类型，也是所有压滤机中最有市场前景的。

　　板框压滤机工作原理简述

　　滤室是由滤板与滤板的拼凑依赖形成的，再加上压滤机和滤布的相互作用，达到分离固液的目的。现在的压滤机的滤室一般是由10——20张滤板组成，在其中放上滤布。滤室是放在两根横梁，其两端分别固定在止推板和液压缸座的两侧面，构成机架。由液压器提供推力，使得液压缸活塞驱使前后移动，压紧滤框、滤板，为过滤提供高压力的环境。当达到液压工作压力后，液压器将自动关掉电源。

　　板框压滤机的运行情况是当混合液体从压滤机的进入口进入到压滤机的滤室，这时滤室是保持恒压的情况下，混合液体进过滤室的滤布层后，固体就会保留在滤布上面，自然液体就会在高压强的作用下穿透出来，在经过排出导管的导流排出设备外。当滤室的滤渣推挤过多时，压滤机将自动关闭进水阀，在滤室排水导入气体，排出滤渣的水分并压紧滤渣。使其更加干燥。排出滤渣后，有重复以上过程。
